Эти колебания приводят к тепловому расширению и сжатию трубопроводов, что может вызывать напряжения, деформации и, в конечном итоге, разрушение системы. Для предотвращения этих негативных последствий используются компенсаторы – специальные устройства, предназначенные для поглощения тепловых расширений и сжатий трубопроводов.

Производство компенсаторов подразумевает изготовление несколько типов этих устройств, каждое из которых имеет свои особенности, преимущества и недостатки. Выбор конкретного типа зависит от условий эксплуатации, параметров системы отопления и требований к надежности. Рассмотрим основные виды компенсаторов, применяемых в системах отопления:

1. Компенсаторы линзовые

• Принцип действия: Линзовые компенсаторы состоят из нескольких штампованных полулинз, сваренных между собой. Тепловое расширение трубопровода вызывает деформацию этих линз, поглощая таким образом изменение длины.
• Преимущества:
  • Высокая компенсирующая способность при относительно небольших габаритах.
  • Простота конструкции и обслуживания.
  • Возможность работы в условиях высоких температур и давлений.
• Недостатки:
  • Большие усилия, передаваемые на опоры трубопровода.
  • Ограниченная гибкость в других направлениях, кроме осевого.
  • Подверженность коррозии в агрессивных средах.
• Применение: Используются в системах отопления с высокими температурами и давлениями, где требуется большая компенсирующая способность.

2. Компенсаторы резиновые

• Принцип действия: Резиновые компенсаторы представляют собой эластичные элементы, изготовленные из резины, армированной тканью или металлом. Они поглощают тепловые расширения за счет деформации резинового элемента.
• Преимущества:
  • Низкие усилия, передаваемые на опоры трубопровода.
  • Хорошая виброизоляция и шумопоглощение.
  • Устойчивость к коррозии.
  • Простота монтажа.
• Недостатки:
  • Ограниченная температурная стойкость.
  • Ограниченная компенсирующая способность.
  • Подверженность старению и разрушению под воздействием ультрафиолета и агрессивных сред.
• Применение: Используются в системах отопления с низкими и средними температурами, где требуется виброизоляция и шумопоглощение.

3. Компенсаторы сильфонные осевые

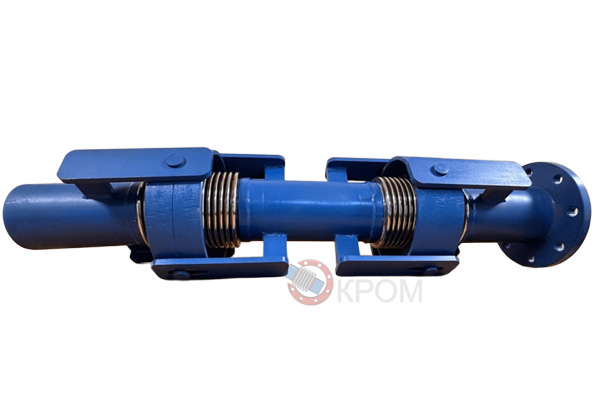

• Принцип действия: Сильфонные компенсаторы состоят из гофрированного металлического сильфона, который деформируется под воздействием теплового расширения трубопровода.
• Преимущества:
  • Высокая компенсирующая способность.
  • Широкий диапазон рабочих температур и давлений.
  • Компактные размеры.
  • Надежность и долговечность.
• Недостатки:
• Передача значительных усилий на опоры трубопровода.
• Требуют точного монтажа и соблюдения правил эксплуатации.
• Применение: Широко используются в системах отопления различного назначения, где требуется высокая компенсирующая способность и надежность.
