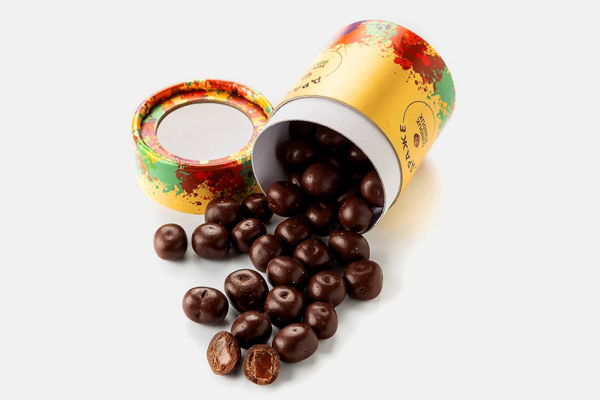

Техническая спецификация тубусов: простыми словами о размерах, допусках и крышках

Если вы планируете закупку тубусов в больших объемах, важно понимать, какие параметры учитывать, чтобы продукция была качественной, а крышки подходили идеально. Даже как клиент, выбирающий готовые изделия, стоит разбираться в нюансах производства тубусов, чтобы оценивать правильность размеров, допусков и посадки крышки, а также гарантировать удобство упаковки, транспортировки и хранения продукции.

Основные размеры и контроль геометрии

На чертеже тубуса обязательно указываются основные размеры: внешний диаметр, внутренний диаметр и общая высота. Эти параметры влияют на посадку крышки, количество штук на паллете и совместимость с планограммой. Кроме того, стоит отметить толщину стенки, измеряемую после всех финишных операций, таких как лакировка или ламинация. Горловина и торец требуют внимания к фаске, радиусу скругления, плоскости торца и глубине посадки крышки. Также важно обозначить зоны печати, места для штрихкода и логотипа, а также контрольные базовые поверхности, например ось цилиндра и внешнюю поверхность, чтобы все размеры были привязаны к чертежу и 3D-модели.

Допуски и посадка крышки

Допуски показывают, насколько размеры могут отклоняться от номинала. Для критических зон, таких как посадка крышки и уплотнения, допуски делают строже и обязательно указывают метод проверки, будь то кольцевые шаблоны, CMM или GO/NO GO. Также прописывают статистический контроль и критерии приемки партий (AQL), чтобы избежать брака при массовом производстве. Ориентировочно для диаметров меньше 50 мм допускаются отклонения ±0,3–0,6 мм, для 50–150 мм ±0,5–0,8 мм, а для больших диаметров ±0,8–1,2 мм. Высота тубуса до 100 мм обычно имеет допуск ±0,5 мм, 100–300 мм ±1 мм, и свыше 300 мм ±1,5–2 мм, а толщина стенки варьируется ±0,05–0,2 мм в зависимости от способа изготовления.

Крышки бывают разного типа, и важно сразу указать, какой нужен для конкретного продукта. Press fit — плотная крышка с небольшой интерференцией, slip fit — свободная и легко снимаемая, snap/locking фиксируется защёлкой, а threaded имеет резьбу. Для каждой крышки задают глубину захода, фаски для центровки и шероховатость контактной поверхности, а также силы надевания и снятия крышки, измеряемые динамометром. Эти параметры помогают согласовать крышку с автоматическими линиями сборки и ручной упаковкой.

Материал и технологические особенности

Материал тубуса и технология его производства влияют на точность размеров и посадку крышки. Картон может немного набухать или усаживаться, пластик — расширяться при нагреве. Поэтому в спецификации указывают точную марку материала, плотность, слоистость, тип клея и способ ламинации. Также фиксируют процесс изготовления: намотка, штамповка или экструзия, поскольку каждая технология даёт свои вариации размеров. Условия хранения и измерений, такие как температура и влажность, должны быть заранее указаны, чтобы контролировать качество в стабильных условиях.

Контроль качества и сборка

Контактные зоны и детали сборки обозначают на чертеже, включая фаски, радиусы, шероховатость и финиш поверхности, чтобы сборка была лёгкой, а дефекты минимальными. Уплотнения и вкладыши также указываются по материалу и способу крепления, а для предотвращения неправильной ориентации могут быть добавлены пазы, выступы или фиксирующие элементы.

Для контроля качества в спецификации прописывают методы проверки каждого параметра. Размеры измеряют штангенциркулем, микрометром или CMM, посадку крышки проверяют на insertion и pull off force, цикличность ≥100 раз и с помощью GO/NO GO шаблонов. Также выполняют механические тесты, такие как компрессия, падение и вибрация, климатическое кондиционирование, экстремальные циклы и тесты барьерных свойств. Для приемки партии устанавливают критерии AQL, а документация включает FAI, графики SPC, протоколы испытаний и сертификаты материалов.

Итог

Спецификация тубуса — это не просто набор размеров. Это полный набор информации о габаритах, допусках, посадке крышки, материалах, производственных технологиях и методах контроля, который помогает избежать брака и проблем на производстве и при продаже.
