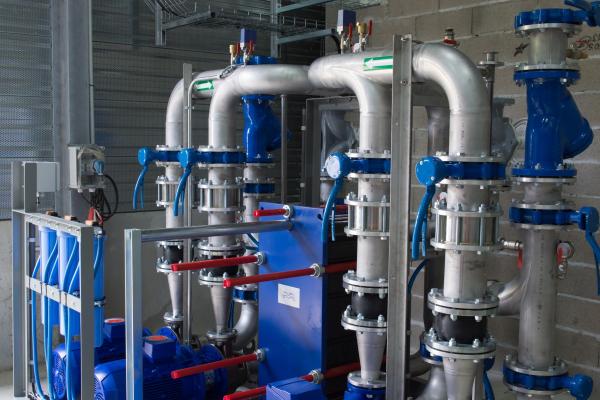

Среди них затвор дисковый поворотный выделяется своей простотой, надежностью и универсальностью. Он готов в любой момент перекрыть или открыть путь движущейся среде, обеспечивая тем самым безопасность и эффективность технологических процессов.

Дисковый поворотный затвор: простота, воплощенная в металле

В основе дискового поворотного затвора лежит простой, но гениальный принцип. Внутри корпуса, напоминающего по форме диск, располагается подвижный элемент – диск. При повороте этого диска на 90 градусов происходит либо полное перекрытие прохода, либо его открытие. Эта лаконичность конструкции обуславливает ряд неоспоримых преимуществ:

• Компактность: Затворы дисковые поворотные занимают значительно меньше места по сравнению с другими типами запорной арматуры, что особенно важно при ограниченном пространстве.
• Легкость: Их вес также зачастую меньше, что упрощает монтаж и транспортировку.
• Быстродействие: Поворот на четверть оборота позволяет мгновенно управлять потоком, что критично в аварийных ситуациях.
• Универсальность: Они подходят для работы с широким спектром сред – от воды и пара до агрессивных химических веществ, при условии правильного подбора материалов.
• Доступность: Относительная простота изготовления делает их экономически выгодным решением.

Однако, как и в любом механизме, существуют нюансы, определяющие область применения и эффективность работы. Именно здесь на сцену выходят различные конструктивные исполнения дисковых поворотных затворов.

Симметрия и эксцентриситет: два пути к идеальному перекрытию

Дисковые поворотные затворы можно условно разделить на две основные категории, исходя из расположения оси вращения диска относительно оси трубопровода:

Затворы дисковые с симметричным диском (концентрические)

В этих затворах ось вращения диска совпадает с осью трубопровода. Диск, вращаясь, плотно прижимается к седловому уплотнению, расположенному по всему периметру корпуса. Это обеспечивает надежное перекрытие потока.

Преимущества:

• Простота конструкции: Минимальное количество деталей, что снижает вероятность поломки.
• Низкая стоимость: Более простая технология изготовления.
• Хорошая герметичность: При правильном подборе уплотнительных материалов.

Ограничения:

• Износ уплотнения: При каждом повороте диск трется о седловое уплотнение, что может приводить к его ускоренному износу, особенно при частых циклах открытия/закрытия или при работе с абразивными средами.
• Ограничения по давлению и температуре: Как правило, менее пригодны для работы в условиях высоких давлений и температур по сравнению с эксцентричными аналогами.

Затворы дисковые с эксцентриситетом

В этих затворах ось вращения диска смещена относительно оси трубопровода. Чаще всего используется двойной или тройной эксцентриситет. При повороте диска он не трется о седловое уплотнение по всей окружности, а лишь слегка приподнимается и затем прижимается к нему в конечной точке закрытия.

Преимущества:

• Сниженный износ: Отсутствие постоянного трения диска об уплотнение значительно продлевает срок службы последнего.
• Высокая герметичность: Обеспечивают более надежное и долговечное перекрытие, особенно при высоких давлениях.
• Устойчивость к гидроударам: Конструкция лучше справляется с резкими изменениями давления в трубопроводе.
• Возможность работы в более жестких условиях: Пригодны для более высоких давлений и температур.

Ограничения:

• Более сложная конструкция: Требует более точного изготовления.
• Более высокая стоимость: Из-за усложненной конструкции.

Выбор между симметричным и эксцентричным затвором зависит от конкретных условий эксплуатации: типа среды, рабочего давления, температуры, частоты циклов открытия/закрытия и требований к герметичности.

Редукторы: укрощение силы для точного управления

В то время как сам дисковый поворотный затвор является сердцем системы управления потоком, его "спутниками", обеспечивающими плавность и точность работы, выступают редукторы. Особенно это актуально для затворов большого диаметра или работающих под высоким давлением, где усилие, необходимое для поворота диска, может быть значительным.

Редуктор – это механическое устройство, которое преобразует вращательное движение, передаваемое от привода (например, ручки или электропривода), в другое вращательное движение с измененными скоростными и силовыми характеристиками. В контексте дисковых поворотных затворов редуктор выполняет несколько ключевых функций:

• Увеличение крутящего момента: Редуктор позволяет оператору с минимальными усилиями повернуть тяжелый диск, преодолевая сопротивление среды и уплотнений. Это делает управление затвором более комфортным и безопасным, особенно в условиях, где требуется частая регулировка.
• Снижение скорости вращения: Поворот диска на 90 градусов происходит более плавно и контролируемо, что предотвращает резкие удары и гидроудары в трубопроводе. Это особенно важно для хрупких материалов или при работе с чувствительными к вибрации процессами.
• Точное позиционирование: Некоторые редукторы оснащены механизмами, позволяющими точно фиксировать диск в промежуточных положениях. Это дает возможность регулировать расход среды, а не только полностью перекрывать или открывать поток.
• Защита привода: Редуктор может служить своего рода "предохранителем", ограничивая максимальное усилие, передаваемое на диск, тем самым предотвращая его повреждение или деформацию.

Образное сравнение: Представьте себе, что вы пытаетесь повернуть тяжелую дверь, которая туго открывается. Редуктор в этом случае – это как рычаг или система шестеренок, которая позволяет вам, приложив небольшое усилие, легко и плавно открыть или закрыть эту дверь.

Существует множество типов редукторов, используемых с дисковыми поворотными затворами, включая червячные, планетарные и цилиндрические. Выбор конкретного типа редуктора зависит от требуемого передаточного числа, условий эксплуатации, габаритов и бюджета.

Заключение: гармония простоты и функциональности

Дисковые поворотные затворы, будь то симметричные или эксцентричные, в сочетании с правильно подобранными редукторами, представляют собой элегантное и эффективное решение для управления потоками в самых разнообразных промышленных системах. Их способность сочетать простоту конструкции с высокой функциональностью делает их незаменимыми элементами, обеспечивающими надежность, безопасность и экономичность технологических процессов. Они – ключевые узлы, от которых зависит бесперебойная работа всего механизма.
