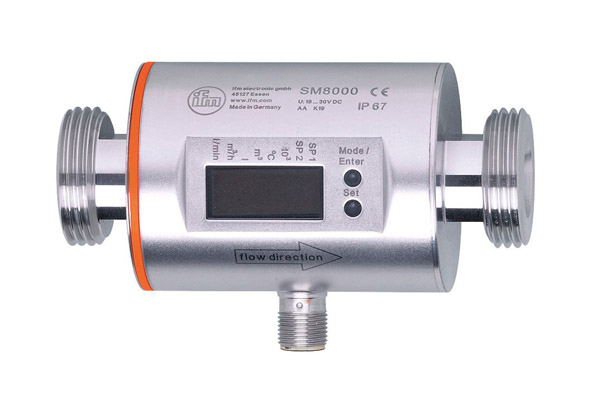

Расходомер воды промышленный – это не просто прибор, это глаза и уши инженерных систем, позволяющие видеть и слышать пульс потока. Сегодня мы погрузимся в сравнительный анализ трех наиболее распространенных и зарекомендовавших себя технологий: электромагнитных, ультразвуковых и вихревых расходомеров, чтобы понять их сильные стороны и особенности применения.

1. Электромагнитные расходомеры: Магия Фарадея в действии

Принцип работы: В основе электромагнитного расходомера лежит закон электромагнитной индукции Фарадея. Представьте себе проводник (в нашем случае – вода, обладающая электропроводностью), движущийся в магнитном поле. При этом движении в проводнике возникает электродвижущая сила (ЭДС), величина которой прямо пропорциональна скорости движения проводника, а значит, и расходу жидкости.

Преимущества:

• Высокая точность: Электромагнитные расходомеры славятся своей исключительной точностью, особенно при работе с чистыми, проводящими жидкостями.
• Отсутствие движущихся частей: Это означает минимальный износ, отсутствие потерь давления и возможность работы с загрязненными или абразивными средами без риска засорения.
• Широкий диапазон измерений: Они способны измерять как очень малые, так и очень большие расходы.
• Двунаправленное измерение: Могут измерять поток в обоих направлениях.

Ограничения:

• Требование к электропроводности: Главное ограничение – измеряемая жидкость должна быть электропроводной. Для дистиллированной воды, масел или газов они не подходят.
• Чувствительность к пузырькам воздуха: Наличие большого количества пузырьков воздуха может искажать показания.
• Относительно высокая стоимость: Зачастую являются одними из самых дорогих решений.

Где применяются: Идеальны для водоканалов, пищевой промышленности, химических производств, фармацевтики, где требуется высокая точность и надежность при работе с водой, сточными водами, растворами кислот и щелочей.

2. Ультразвуковые расходомеры: Эхо потока

Принцип работы: Ультразвуковые расходомеры используют звуковые волны высокой частоты. Существует два основных типа:

• Доплеровские: Измеряют изменение частоты ультразвуковой волны, отраженной от частиц или пузырьков в потоке (эффект Доплера).
• Времяимпульсные (транзитные): Измеряют разницу во времени прохождения ультразвукового сигнала по потоку и против него. Поток ускоряет сигнал в одном направлении и замедляет в другом.

Преимущества:

• Бесконтактное измерение: Многие модели могут устанавливаться снаружи трубы (накладные), что исключает контакт с измеряемой средой и не требует врезки в трубопровод. Это особенно ценно для агрессивных или высокотемпературных жидкостей.
• Универсальность: Могут измерять расход практически любых жидкостей, включая непроводящие, а также газов.
• Отсутствие потерь давления: Не создают препятствий потоку.
• Простота монтажа (для накладных моделей): Не требуют остановки процесса для установки.

Ограничения:

• Чувствительность к составу среды: Доплеровские расходомеры требуют наличия в жидкости взвешенных частиц или пузырьков. Времяимпульсные, наоборот, плохо работают с сильно загрязненными средами.
• Требования к профилю потока: Нуждаются в достаточно длинных прямых участках трубопровода до и после места установки для обеспечения ламинарного потока.
• Влияние температуры и давления: Скорость звука зависит от этих параметров, что может влиять на точность.
• Относительно низкая точность при малых расходах: Могут быть менее точными на очень низких скоростях потока.

Где применяются: Ультразвуковые расходомеры – настоящие "швейцарские ножи" в мире измерений. Они незаменимы в нефтегазовой отрасли для учета нефти и газа, в энергетике для контроля расхода воды и пара, в системах водоснабжения и водоотведения, а также в химической промышленности, где важна бесконтактность и универсальность.

3. Вихревые расходомеры: Танец Кармана

Принцип работы: В основе вихревого расходомера лежит эффект Кармана. Представьте себе препятствие (так называемое тело обтекания или вихреобразователь), помещенное в поток жидкости. Когда жидкость обтекает это тело, поочередно с каждой его стороны начинают срываться вихри, образуя так называемую "вихревую дорожку Кармана". Частота срыва этих вихрей прямо пропорциональна скорости потока. Специальные датчики (пьезоэлектрические, емкостные или термисторные) регистрируют эти вихри, преобразуя их в электрические импульсы.

Преимущества:

• Широкий диапазон применения: Эффективны для измерения расхода жидкостей, газов и пара.
• Отсутствие движущихся частей: Как и электромагнитные, они не имеют подвижных элементов, что обеспечивает высокую надежность и низкие эксплуатационные расходы.
• Хорошая точность: Обеспечивают высокую точность в широком диапазоне расходов.
• Устойчивость к изменениям вязкости и плотности: В меньшей степени зависят от этих параметров по сравнению с некоторыми другими типами расходомеров.
• Относительно низкая стоимость: Часто являются более экономичным решением по сравнению с электромагнитными расходомерами.

Ограничения:

• Требования к чистой среде: Не подходят для сильно загрязненных жидкостей или жидкостей с большим количеством взвешенных частиц, так как они могут налипать на вихреобразователь и искажать показания.
• Минимальный расход: Для образования стабильной вихревой дорожки требуется определенная минимальная скорость потока, поэтому они неэффективны при очень низких расходах.
• Потери давления: Наличие вихреобразователя создает небольшое, но ощутимое сопротивление потоку, что приводит к незначительным потерям давления.
• Чувствительность к пульсациям: Пульсирующий поток может искажать показания.

Где применяются: Вихревые расходомеры широко используются в энергетике для учета пара и конденсата, в химической промышленности для измерения расхода различных газов и жидкостей, в системах отопления и вентиляции, а также в водоподготовке, где требуется надежный и точный учет при умеренных затратах.

Сравнительная таблица: Краткий обзор

Характеристика	Электромагнитные расходомеры	Ультразвуковые расходомеры	Вихревые расходомеры
Принцип работы	Закон Фарадея	Эффект Доплера / Времяимпульсный	Эффект Кармана
Измеряемая среда	Проводящие жидкости	Практически любые жидкости, газы	Жидкости, газы, пар
Точность	Очень высокая	Высокая (зависит от типа)	Высокая
Потери давления	Отсутствуют	Отсутствуют	Незначительные
Движущиеся части	Отсутствуют	Отсутствуют	Отсутствуют
Монтаж	Врезной	Врезной / Накладной	Врезной
Чувствительность к загрязнениям	Низкая (при отсутствии пузырьков)	Зависит от типа (Доплеровские - да, Времяимпульсные - нет)	Высокая
Стоимость	Высокая	Средняя / Высокая	Средняя

Заключение: Выбор инструмента для задачи

Выбор промышленного расходомера воды – это не просто покупка прибора, это стратегическое решение, которое влияет на эффективность, надежность и экономичность всего производственного процесса.

Как опытный мастер выбирает свой инструмент, так и инженер должен тщательно подходить к выбору расходомера, учитывая все нюансы.

Электромагнитные расходомеры – это выбор для тех, кто ставит во главу угла абсолютную точность и не боится инвестировать в проверенное временем решение. Они словно ювелирные весы для потока, где каждая доля миллилитра имеет значение. Если ваша вода проводит ток, а чистота процесса – приоритет, то это ваш надежный партнер.

Ультразвуковые расходомеры – это универсалы, готовые к любым испытаниям. Их способность работать "снаружи" трубы делает их незаменимыми там, где вмешательство в процесс нежелательно или невозможно. Они как эхолоты, исследующие глубины потока, не нарушая его покоя. Их гибкость позволяет адаптироваться к широкому спектру задач, от самых простых до весьма специфических.

Вихревые расходомеры – это рабочие лошадки, сочетающие в себе надежность и экономичность. Они не боятся умеренных загрязнений и способны работать с различными средами, будь то пар, газ или жидкость. Их принцип работы, основанный на естественном танце вихрей, прост и эффективен, что делает их отличным выбором для многих стандартных применений, где важен баланс между точностью и стоимостью.

В конечном итоге, нет "лучшего" расходомера в абсолютном смысле. Есть лишь наиболее подходящий инструмент для конкретной задачи. Понимание принципов работы, преимуществ и ограничений каждой технологии позволит вам сделать осознанный выбор, который обеспечит точный учет, оптимизацию процессов и, как следствие, повышение общей эффективности вашего производства. Ведь в мире промышленных измерений, как и в жизни, правильный инструмент – это половина успеха.
