Введение

Современное производство невозможно представить без надежных приводных механизмов. Разнообразное оборудование и работа сложной техники требуют точного управления скоростью и усилием. Среди многих доступных вариантов на рынке, именно редукторы червячные занимают совершенно особое место в промышленности. Эти устройства используются повсеместно, выполняя важнейшие задачи на заводских конвейерах и автоматизированных линиях.

Сфера применения червячных редукторов невероятно широка. Они встречаются в самых разных отраслях, обеспечивая стабильность непрерывных процессов. Такой тип кинематического механизма инженеры выбирают за общее удобство эксплуатации и простоту обслуживания. В отличие от шумных аналогов, подобные редукторы работают очень тихо и плавно. Кроме того, эти редукторы отличаются крайне компактными габаритами, что позволяет экономить пространство в цеху.

В этой статье мы подробно разберем главные преимущества и наглядные примеры использования червячных редукторов на производстве. Мы рассмотрим, как стандартный мотор-редуктор взаимодействует с передаточным узлом, почему червячные редукторы остаются столь востребованными, и для какой именно работы они подходят лучше всего. Промышленные редукторы ежедневно решают множество сложных задач, а классические червячные модели делают это максимально эффективно и недорого.

Важно понимать, что любой движок нуждается в качественной трансмиссии для передачи энергии, и именно редукторы успешно выступают в этой ответственной роли. Давайте выясним, почему червячные редукторы заслужили такое доверие и признание среди технических специалистов.

Как устроен и работает червячный редуктор

Чтобы понять, почему редукторы настолько востребованы на современных предприятиях, необходимо детально рассмотреть их конструкцию. Основу любого подобного механизма составляет пара сопряженных кинематических элементов: ведущий вал (внешне напоминающий крупную резьбу, отсюда и его название) и ведомое колесо. Когда мотор оборудования запускается, он передает энергию непосредственно на эту связку.

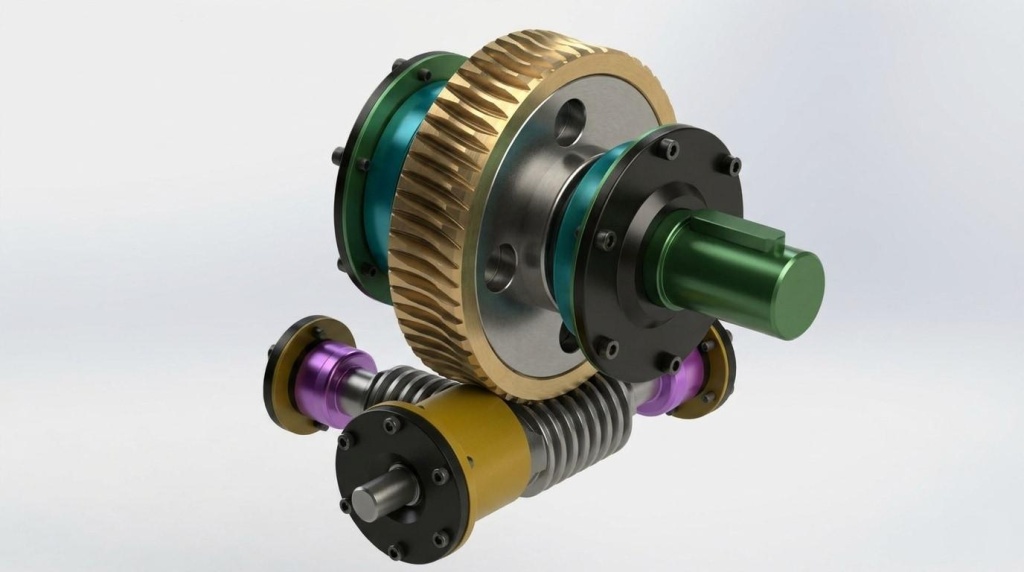

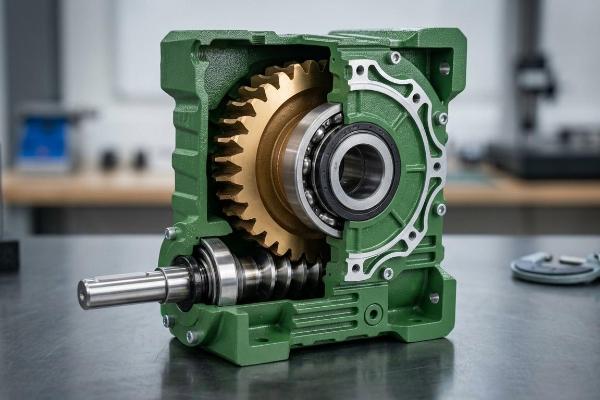

Основные детали механизма

Качественные червячные редукторы состоят из нескольких базовых узлов, собранных с высокой точностью. Именно эти детали обеспечивают бесперебойную работу привода в суровых условиях цеха:

• Профиль червяка — ведущий вал, который обычно изготавливается из высокопрочной легированной стали. Он напрямую принимает обороты от двигателя.
• Ведомые шестерни — зубчатый венец червячного колеса чаще всего отливают из специальных марок бронзы или антифрикционной латуни. Подобные материалы значительно снижают трение при постоянном зацеплении зубьев.
• Основание — надежная защита внутренних компонентов. Внутри чугунного или алюминиевого корпуса находится масляная ванна. Правильный уровень специализированного масла критически важен, так как смазка отводит лишнюю температуру от рабочих поверхностей.
• Опорные узлы — прочные подшипники жестко фиксируют оси и принимают на себя как радиальные, так и осевые механические нагрузки.

Принцип действия

Как только мотор начинает вращать входной вал, ведущий вал своими витками плавно толкает ведомый элемент. Главная специфика червячной передачи заключается в том, что оси вращения здесь перекрещиваются в пространстве, чаще всего под прямым углом (90 градусов).

Такая кинематическая схема преобразует исходную высокую скорость вращения в значительное увеличение крутящего момента на выходе системы. Важнейший технический параметр в этом процессе — передаточное число. Оно наглядно показывает, во сколько раз снижается скорость и возрастает тяговое усилие.

Современные червячные редукторы способны обеспечивать внушительное передаточное отношение всего на одной ступени. Добиться аналогичных результатов так же компактно, используя классические конические или цилиндрические агрегаты, практически невозможно.

Из-за особенностей трения скольжения в зоне контакта, редукторы данного типа выделяют тепловую энергию, поэтому их кпд (коэффициент полезного действия) в некоторых режимах бывает ниже, чем у других передач. Однако грамотный монтаж и своевременное обслуживание легко компенсируют этот нюанс. В итоге червячные устройства стабильно функционируют и обеспечивают ювелирную точность управления производственными процессами.

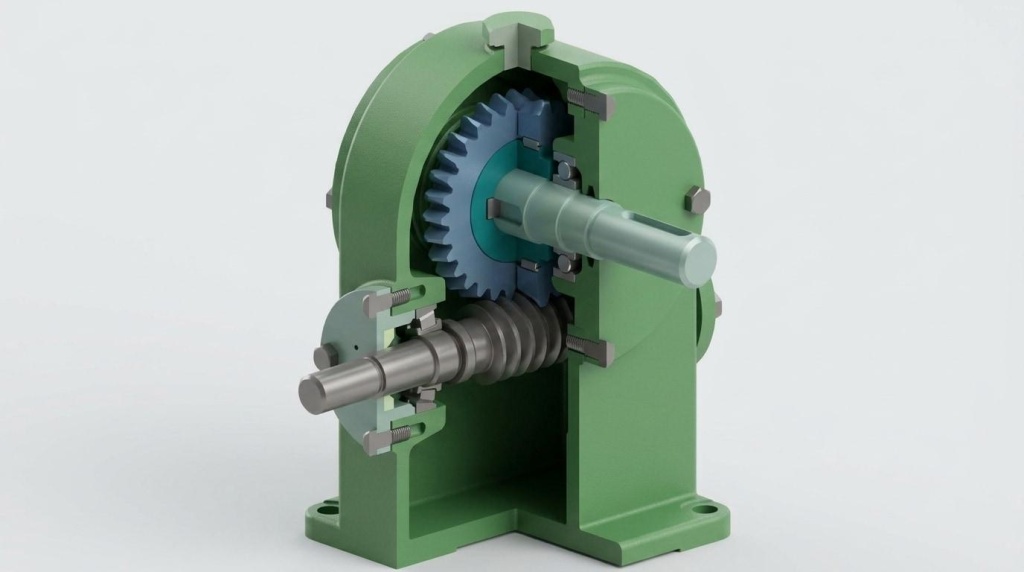

Главные преимущества червячного редуктора на производстве

Когда инженеры проектируют приводные системы для современных предприятий, они учитывают множество факторов: от габаритов до стоимости обслуживания. Оценивая различные виды червячных редукторов, специалисты регулярно отмечают ряд уникальных преимуществ, благодаря которым такие устройства остаются незаменимыми. Практика показывает, что практически любой мотор в связке с правильно подобранным редуктором работает стабильнее и дольше.

Компактность и экономия пространства

Самый очевидный плюс червячных редукторов — их небольшие габариты. В отличие от механизмов другого типа (например, когда применяются массивные прямозубые или многоступенчатые планетарные передачи), одноступенчатые червячные редукторы экономят драгоценное место в цеху. Это достигается за счет перекрещивания осей под прямым углом. Популярные современные линейки, такие как итальянская серия nmrv или классические отечественные редукторы серии Ч, легко интегрируются в самые сложные пространственные конфигурации конвейеров.

Плавность хода и акустический комфорт

На многих современных производственных площадках строго контролируется уровень шума. В этом плане червячные передачи вне конкуренции: они обеспечивают исключительно низкий шумовой фон. Это происходит из-за непрерывного, плавного скольжения витков, а не ударного контакта классических зубчатых колес. Даже если мощный мотор выдает высокие частоты вращения, редукторы данного типа функционируют удивительно тихо и без существенных вибраций. Плавность пуска критически важна для линий розлива или станков с ЧПУ, где абсолютно недопустимы резкие рывки.

Огромный потенциал передаточных отношений

Еще одно важнейшее достоинство — способность обеспечить внушительное снижение скорости всего на одной ступени. Такие редукторы легко перекрывают широкий диапазон передаточных отношений (вплоть до 1:100). Чтобы добиться аналогичного высокого показателя с помощью цилиндрических аналогов, инженерам пришлось бы использовать громоздкие двух- или трехступенчатые конструкции. В итоге червячная пара радикально упрощает общую архитектуру оборудования.

Дополнительные плюсы для эксплуатации

• Безопасность: Такое свойство, как кинематическое запирание, делает эти редукторы идеальными для подъемных механизмов, предотвращая обратный ход при непредвиденном отключении питания.
• Универсальность: Большинство червячных устройств выпускается с универсальными присоединительными фланцами и полыми валами, что облегчает установку.
• Экономичность: Относительно простая конструкция делает такие редукторы доступными по цене, а их обслуживание и ремонт не требуют узкоспециализированного инструмента.

Как итог, если производственный мотор оснащен качественным червячным редуктором, предприятие получает надежный, тихий и компактный кинематический узел, способный бесперебойно выполнять свои функции в тяжелых промышленных условиях.

Функция самоторможения червячной передачи и ее применение

Среди всех технических особенностей, которыми обладают редукторы этого класса, эффект самоторможения заслуживает отдельного внимания. Такое свойство является критически важным для безопасности и стабильности работы на многих участках, где использует механизмы современная промышленность. Когда мотор останавливается, передача надежно блокируется, не позволяя механизму двигаться в обратном направлении под воздействием силы тяжести или внешней нагрузки.

Как работает самоторможение

В основе этого явления лежат физические особенности трения в зацеплении. Если угол подъема винтовой линии ведущего червяка меньше угла трения, то повернуть систему со стороны червячного колеса (ведомого элемента) становится физически невозможно. Проще говоря, мотор может вращать редукторы, но попытка провернуть механизм за счет вращения выходного вала ни к чему не приведет.

Эта функция обеспечивает естественную фиксацию положения без необходимости установки сложных дополнительных тормозных систем. Однако стоит учитывать, что при длительной работе с тяжелыми грузами температура масла может повышаться, что иногда кратковременно снижает эффект статического сопротивления.

Где это незаменимо

Эффект запирания делает червячные редукторы идеальным выбором для оборудования, где важна строгая фиксация перемещения:

• Подъемные лебедки и тали: Если мотор внезапно обесточивается, подвешенный груз не сорвется вниз, так как передача мгновенно застопорится.
• Наклонные конвейеры: Лента, поднимающая сырье или тяжелые детали, не откатится назад под собственным весом после остановки.
• Приводы ворот и заслонок: Запорная арматура, которую перемещают червячные механизмы, останется в заданном положении, надежно перекрывая потоки или проходы.

Важно помнить, что если оборудование подвергается сильным вибрациям, статическое сцепление может быть нарушено. В таких специфических условиях специалисты производителей все же рекомендуют дублировать систему дополнительным электромагнитным тормозом на валу двигателя.

Тем не менее, для большинства типовых задач промышленности именно встроенная способность к кинематическому запиранию — это то самое качество, из-за которого инженеры выбирают редукторы червячные, экономя бюджет предприятия на покупку дополнительной защитной техники.

Использование червячных редукторов в конвейерах и транспортерах

Автоматизированные линии перемещения грузов — это кровеносная система любого современного предприятия. На подавляющем большинстве ленточных, роликовых и цепных транспортеров успешно трудятся редукторы именно этого класса. Классический мотор сам по себе вращается слишком быстро, поэтому для обеспечения плавного хода конвейерной ленты требуются надежные червячные механизмы, снижающие обороты до нужных значений.

Оптимальные решения для ленточных систем

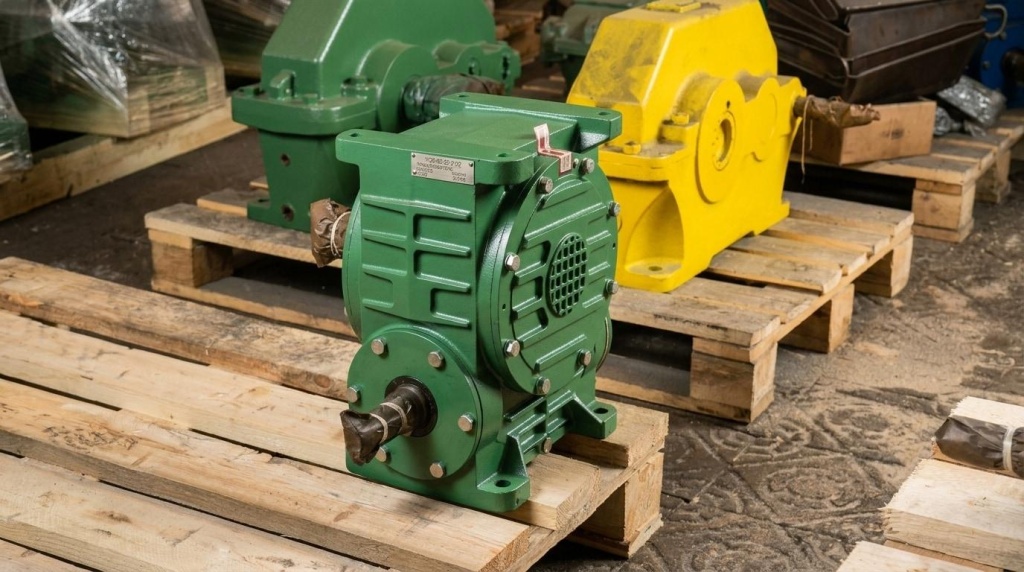

Конвейерные линии предъявляют строгие требования к приводам. Оборудование должно быть выносливым, компактным и легко монтируемым. В этом плане отлично зарекомендовали себя популярные отечественные модели, такие как редуктор Ч-80 или более крупный редуктор Ч-100, которые десятилетиями устанавливаются на транспортеры сыпучих и штучных грузов. Если же на линии требуется особенно большое тяговое усилие при минимальной скорости, инженеры часто выбирают массивные двухступенчатые агрегаты, например, надежной серии 2Ч, где понижение оборотов происходит за счет двух последовательных ступеней.

Для современных упаковочных линий и сортировочных центров выбор часто падает на интегрированные сборки — моноблоки. Очень востребованы червячные мотор редукторы серии МЧ. В таких конструкциях электродвигатели уже соединены с передаточным узлом на заводе-изготовителе. Такая компоновка исключает необходимость сложной центровки валов при монтаже и значительно упрощает установку на раму транспортера.

Требования к приводам на транспортерах

Чтобы конвейер работал сотни и тысячи часов без аварийных остановок, его комплектующие должны соответствовать ряду критериев:

• Плавность пуска: Изделия на ленте (особенно хрупкая продукция или жидкости в таре) не должны падать при старте. Качественные червячные редукторы гасят рывки, даже если мотор стартует напрямую, без системы плавного разгона.
• Адаптация под частотные преобразователи: На многих предприятиях скорость конвейера необходимо менять прямо в процессе работы. Современные агрегаты отлично переносят переменную частоту питающего тока.
• Компактный монтаж: На конвейерах часто не хватает места для громоздких приводов, где используются классические зубчатые передачи. Угловая компоновка позволяет установить мотор параллельно или перпендикулярно ленте, экономя рабочее пространство.

Эксплуатационные рекомендации

Для бесперебойной работы важно правильно подобрать технические характеристики под конкретную задачу. Если вам необходимо обновить приводную базу цеха, укажите инженерам требуемую мощность и расчетную нагрузку ленты, или просто выберите подходящий вариант по каталогам, где представлен полный перечень моделей. Вы всегда можете оставить заявку поставщикам, чтобы получить актуальные прайсы и подробные рекомендации.

В любом случае, правильно подобранные редукторы червячные обеспечат стабильное и безотказное движение сырья на производственных линиях, гарантируя бесперебойность всего технологического цикла предприятия.

Применение червячных редукторов в подъемном оборудовании и лебедках

Работа с грузами, которые необходимо перемещать по вертикали, всегда сопряжена с повышенными требованиями к безопасности и надежности кинематики. Именно в этой сфере редукторы червячные раскрывают свой потенциал максимально ярко. Подъемное оборудование категорически не прощает ошибок проектирования, и поэтому инженеры предпочитают использовать проверенные десятилетиями решения.

Надежность тяжелых крановых систем

В конструкциях промышленных кранов, талей и мощных строительных лебедок, как правило, применяется специальный мотор с повышенным пусковым моментом. Но главную работу по удержанию и безопасному перемещению многотонных грузов выполняют редукторы. Крупные агрегаты, такие как массивный редуктор Ч-160, способны справляться с колоссальными перегрузками, обеспечивая плавный подъем.

В отличие от механизмов, которые работают на токарных станках или обслуживают промышленные водяные насосы в непрерывном режиме, лебедки функционируют в повторно-кратковременном цикле. Это означает частые пуски, остановки и реверсивные движения. Качественные червячные узлы превосходно выдерживают такой жесткий ритм благодаря способности поглощать динамические удары и вибрации внутри чугунного корпуса.

Безопасность как главный приоритет

Как мы уже упоминали ранее, способность к кинематическому запиранию (самоторможению) делает такие редукторы незаменимыми при подъеме грузов. Это не просто удобство, это базовая линия защиты:

• Защита от падения: Если напряжение в сети внезапно пропадет, стрела крана или барабан лебедки не раскрутится в обратную сторону. Червячные передачи физически заблокируют опускание груза.
• Точность позиционирования: Оператору гораздо проще остановить тяжелую деталь точно в нужной точке. Редукторы мгновенно фиксируют положение, как только управляющий сигнал исчезает.
• Снижение износа тормозов: Хотя правила безопасности (например, ГОСТы и нормы, которые соблюдает каждый завод, будь то Москва, Екатеринбург или Ростов) требуют установки колодочных тормозов, основную статическую нагрузку берут на себя именно червячные редукторы. Это значительно продлевает срок службы внешних тормозных систем.

Удобство обслуживания лебедок

Подъемные механизмы часто устанавливаются на большой высоте (например, на подкрановых балках) или в труднодоступных местах шахт. В таких условиях ремонтировать редукторы крайне сложно. К счастью, червячные узлы славятся своей неприхотливостью. Регулярный контроль уровня масла и периодическая проверка уплотнений — вот и все основные требования.

Сотрудничая с надежными поставщиками, вы получите уверенность в качестве сборки. Главное правило — не допускать длительного перегрева при работе с предельными весами, и тогда эти надежные редукторы червячные прослужат на подъемных механизмах долгие годы без капитального ремонта.

Основные недостатки и ограничения червячных передач

Несмотря на внушительный список достоинств, редукторы этого типа нельзя назвать абсолютно универсальными. Как и любая инженерная конструкция, они имеют свои естественные технические пределы. Понимание этих слабых сторон критически важно, так как неправильно подобранные червячные механизмы могут быстро выйти из строя, что приведет к простою всей производственной линии.

Сниженный КПД и выделение тепла

Главная инженерная проблема, с которой сталкиваются червячные передачи, — это высокий процент трения скольжения между витками и зубчатым венцом. Из-за этой специфики редукторы теряют часть передаваемой энергии, которая неизбежно превращается в тепло.

• Потеря мощности: Чем больше передаточное отношение, тем ниже коэффициент полезного действия. На высоких ступенях потери могут достигать 30-40%. В таких случаях редукторы потребляют больше электроэнергии по сравнению с цилиндрическими аналогами.
• Риск перегрева: Интенсивное трение сильно нагревает масло в картере. Если червячные редукторы работают в режиме 24/7 под высокой нагрузкой без дополнительного охлаждения (например, без принудительного обдува корпуса), масло быстро теряет свои смазывающие свойства, что ведет к ускоренному износу деталей.

Износ бронзового венца

В отличие от стальных шестерен в других видах передач, ведомое колесо здесь чаще всего изготавливается из относительно мягкой бронзы. Это необходимо как раз для того, чтобы снизить коэффициент трения и предотвратить заклинивание. Однако такая комбинация материалов имеет свою цену:

• Ограниченный ресурс: Бронзовый венец постепенно стирается. Из-за этого редукторы червячные требуют более частой ревизии, чем другие типы приводов.
• Появление люфта: По мере износа зазоры в зацеплении увеличиваются. Для конвейеров это обычно не критично, но если редукторы установлены на высокоточных позиционирующих станках, накопившийся люфт может нарушить точность обработки.

Ограничения по передаваемой мощности

Хотя массивные промышленные редукторы способны справляться с большими весами (как в случае с лебедками), их предел мощности все же ниже, чем у цилиндрических или планетарных сборок сопоставимого размера. Если предприятию необходимо вращать гигантские мельницы или сверхтяжелые дробилки, червячные редукторы окажутся неэффективными — они просто не выдержат длительных колоссальных нагрузок и быстро разрушатся.

Подводя итог, можно сказать, что данные редукторы идеально подходят для плавной и тихой работы на средних нагрузках, но для экстремально мощных, высокоточных или безостановочных энергоемких процессов лучше рассмотреть альтернативные кинематические схемы.

Как правильно выбрать червячный редуктор для производственных задач

Грамотный подбор приводного оборудования — залог долговечности и бесперебойной работы всего производственного комплекса. Чтобы редукторы функционировали эффективно и не требовали преждевременной замены, необходимо учитывать целый комплекс технических параметров. Не стоит ориентироваться исключительно на габариты корпуса: червячные узлы требуют точного инженерного расчета перед интеграцией в систему.

Основные критерии выбора

В процессе проектирования привода инженеры обязаны анализировать следующие ключевые факторы:

• Номинальный крутящий момент: Это главный силовой параметр. Выбранные редукторы должны выдерживать расчетные тяговые усилия с обязательным запасом (сервис-фактором), чтобы компенсировать пусковые перегрузки.
• Необходимая скорость на выходе: Определите требуемое передаточное отношение, отталкиваясь от оборотов источника вращения. Червячные редукторы позволяют очень точно настроить этот показатель благодаря широкой линейке стандартизированных сборок.
• Пространственное расположение: Важно заранее понимать, как именно агрегат будет крепиться к станине. Конструкции бывают с верхним, нижним или боковым расположением винта. Кроме того, редукторы выпускаются с различными типами выходных валов: сплошными (односторонними или двусторонними) и полыми, что напрямую влияет на способ стыковки с механизмом.

Режим эксплуатации и внешние факторы

Даже самые надежные червячные передачи чувствительны к условиям окружающей среды и режиму загруженности:

• Интенсивность работы: Если оборудование будет функционировать в круглосуточном режиме без остановок, необходимо закладывать повышенный сервис-фактор. Для периодических включений требования могут быть мягче.
• Термальные нагрузки: В горячих цехах или непроветриваемых помещениях стандартные редукторы подвержены риску перегрева масла. В таких ситуациях обязательно применение моделей с ребристыми корпусами из алюминия для лучшего отвода тепла или установка систем принудительного охлаждения.
• Характер нагрузок: Наличие сильных вибраций или реверсивных ударов ускоряет износ бронзового венца. Если такие явления неизбежны, червячные редукторы следует брать с усиленными подшипниковыми узлами.

Рекомендации по закупке

Приобретая редукторы для нужд завода, отдавайте предпочтение проверенным брендам и официальным дистрибьюторам, готовым предоставить техническую поддержку и сертификаты качества. Неправильно подобранные червячные узлы — это не просто потеря денег на закупку, это риск внезапной остановки всей производственной линии. Тщательный предварительный расчет и консультация с профильными специалистами гарантируют, что новые приводы будут работать стабильно, тихо и долго.

Заключение

Подводя итоги, можно с уверенностью утверждать, что передачи на основе перекрещивающихся осей остаются одними из самых востребованных кинематических узлов в современной промышленности. Их уникальные особенности, такие как кинематическое запирание, плавность хода и акустический комфорт, делают их незаменимыми для решения множества нестандартных инженерных задач на производстве.

Несмотря на некоторые ограничения по КПД и мощности при высоких нагрузках, правильно подобранные редукторы блестяще справляются со своими функциями в составе конвейерных лент, автоматизированных упаковочных линий и ответственных подъемных систем. Грамотный расчет сервис-фактора, контроль температуры масла и своевременное техническое обслуживание гарантируют, что такие приводы прослужат предприятию долгие годы без серьезных поломок.

Сегодня рынок предлагает огромный ассортимент моделей отечественного и зарубежного производства, от классических чугунных гигантов до современных алюминиевых моноблоков. Инвестируя в качественные редукторы, предприятие обеспечивает стабильность всего производственного цикла, снижает риск аварийных простоев и повышает общую эффективность работы цеха. Главное — доверять выбор профессионалам и четко формулировать технические требования перед закупкой оборудования.
