Одним из самых компактных и эффективных решений для преобразования высокого напряжения в пригодное для бытовых нужд является столбовая комплектная трансформаторная подстанция (КТПС). Почему выгодно перейти на такой формат - рассмотрим подробно ниже.

Что такое КТПС?

КТПС — это трансформаторная подстанция наружной установки, которая монтируется непосредственно на опоре линии электропередачи (ЛЭП). Ее главная задача — принять электроэнергию среднего напряжения (обычно 6 или 10 кВ) и понизить ее до стандартных 0,4 кВ, которые поступают в розетки жилых домов или на производственное оборудование.

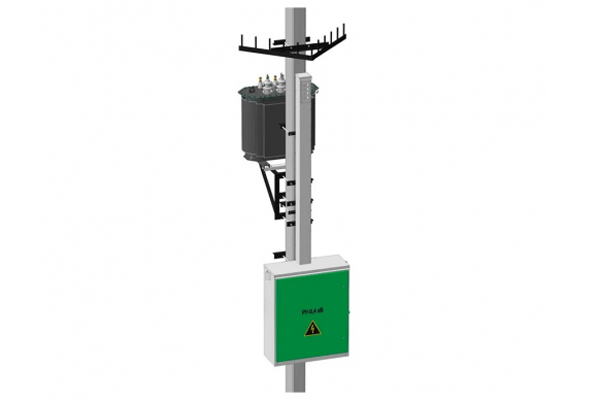

Визуально такая подстанция напоминает «технический скворечник», закрепленный на высоте нескольких метров над землей. Такая конструкция выбрана не случайно: она занимает минимум полезной площади и защищена от несанкционированного доступа.

Конструктивные особенности

Несмотря на кажущуюся простоту, КТПС — это полноценный инженерный комплекс. В его состав входят:

1. Силовой трансформатор: «Сердце» подстанции, которое непосредственно выполняет функцию преобразования напряжения.
2. Устройство высокого напряжения (УВН): Включает в себя предохранители и разрядники, которые защищают систему от перегрузок и ударов молнии.
3. Распределительное устройство низкого напряжения (РУНН): Шкаф с автоматическими выключателями, которые распределяют ток по потребителям и защищают линии от коротких замыканий.
4. Металлоконструкция: Рама, на которой закреплено оборудование, обеспечивающая жесткость и устойчивость к ветровым нагрузкам.

Почему именно «столбовой» формат?

Выбор в пользу столбового исполнения обусловлен несколькими практическими преимуществами:

• Экономия пространства: КТПС не требует выделения земельного участка под строительство капитального здания или установки массивного бетонного киоска. Это критически важно в условиях плотной застройки или сложного ландшафта.
• Безопасность: Размещение оборудования на высоте исключает случайный контакт людей или животных с токоведущими частями.
• Скорость монтажа: Подстанция поставляется в заводской готовности. Ее установка на опору занимает минимум времени, что позволяет оперативно восстановить электроснабжение или подключить новых потребителей.
• Экономическая эффективность: Стоимость производства и монтажа КТПС значительно ниже, чем у стационарных подстанций закрытого типа.

Эксплуатация и обслуживание

Работа КТПС происходит в автоматическом режиме. Однако, как и любое электротехническое оборудование, она требует регулярного технического обслуживания. Специалисты проводят периодические осмотры, проверяют состояние контактов, уровень масла в трансформаторе (если он масляный) и исправность защитных аппаратов.

Важным аспектом является климатическая устойчивость. Поскольку подстанция находится под открытым небом, ее корпус выполняется из материалов, устойчивых к коррозии, а все электрические соединения защищены от попадания влаги и пыли.

Область применения

КТПС стали незаменимым решением для:

• Сельских населенных пунктов: Где требуется точечное электроснабжение небольших групп домов.
• Фермерских хозяйств: Для питания насосных станций, систем орошения или зернохранилищ.
• Строительных площадок: Где электроснабжение носит временный характер.
• Вахтовых поселков и объектов добывающей промышленности: В условиях, где возведение капитальных сооружений нецелесообразно.

Заключение

Столбовая трансформаторная подстанция — это пример инженерного минимализма, который идеально справляется со своей задачей. Она не претендует на масштабность, но именно благодаря таким компактным «стражам» электричество доходит до самых отдаленных уголков, обеспечивая стабильную работу техники и комфорт в домах. В современной энергетике КТПС остаются одним из самых надежных и рациональных способов доставки энергии конечному потребителю.
